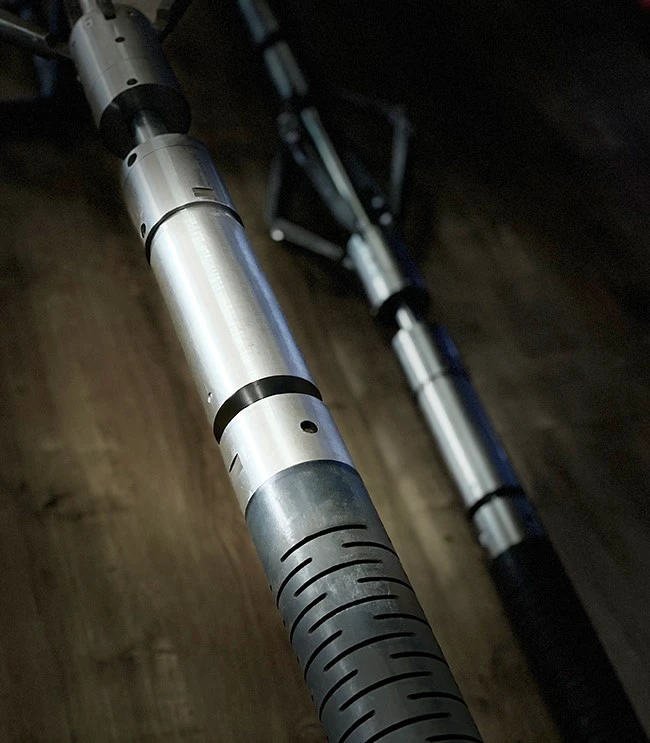

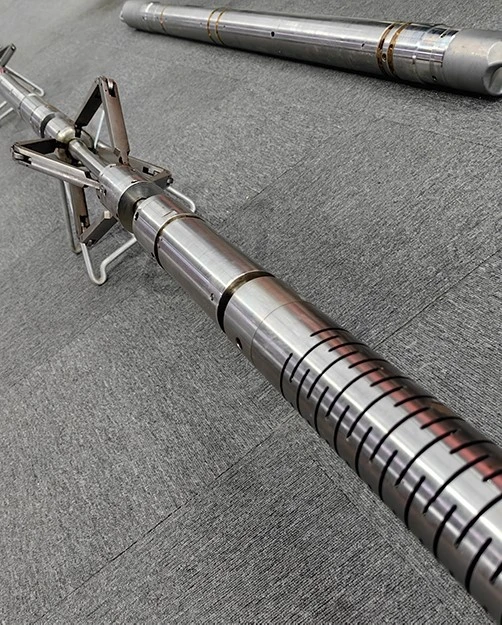

Herramienta de unión de cemento con memoria (MCBT)
La herramienta de unión del cemento con memoria de Vigor evalúa la integridad de la unión del cemento entre el revestimiento y la formación en 8 segmentos angulares proporcionando mediciones de la amplitud de la unión del cemento (CBL) a través de los receptores cercanos tanto a 2-pies como a {{2} } pies, registro de densidad variable (VDL) a través del receptor lejano (5- pies), cada segmento cubre una sección de 45 grados, lo que permite una evaluación de 360 grados de la integridad de la unión del cemento.
Opcional para herramienta de unión de cemento sónica compensada para requisitos personalizados. Diseño de estructura compacta con una longitud corta de toda la cadena de herramientas para el registro de memoria.
Descripción
①VigorHerramienta de unión de cemento con memoria (MCBT)está diseñado específicamente para evaluar la integridad de la unión del cemento entre el revestimiento y la formación.
② Diseño de estructura compacta con una longitud corta de toda la cadena de herramientas para el registro de memoria.
③Vigor ofrece soluciones personalizadas: para aquellos que buscan soluciones personalizadas, también ofrecemos una herramienta de unión de cemento sónica compensada opcional. Esta herramienta se puede adaptar para cumplir requisitos específicos y cuenta con un diseño de estructura compacto, lo que da como resultado una longitud total más corta de la sarta de herramientas. Estas características lo hacen particularmente adecuado para aplicaciones de registro de memoria.
④Una evaluación integral: la herramienta divide el análisis en 8 segmentos angulares, y cada segmento cubre una sección de 45 grados. Esto permite una evaluación exhaustiva de 360 grados de la integridad de la unión del cemento, proporcionando información valiosa sobre su calidad.
¿Cómo funciona la herramienta Memory Cement Bond Tool (MCBT)?
Herramienta de unión de cemento con memoria (MCBT)Lo logra midiendo la amplitud de la unión del cemento (CBL) utilizando receptores cercanos ubicados en intervalos de 2-pies y 3-pies. Además, utiliza un receptor lejano a una distancia de 5- pies para obtener mediciones del registro de densidad variable (VDL).
Características de la herramienta de unión de cemento con memoria (MCBT)
-
①13-subdiseño principal de cambio rápido:
Esta característica permite una fácil conectividad con otras herramientas de registro, lo cual es crucial para crear conjuntos de registros completos que puedan recopilar múltiples tipos de datos en una sola ejecución. - ②Sensor integrado:
-
La herramienta combina rayos gamma, localizador de collar de carcasa (CCL) y sensores de temperatura en una sola unidad. Esta integración permite la recopilación simultánea de datos de múltiples parámetros:
- Rayos gamma: Mide la radiactividad natural de las formaciones.
- CCL: Identifica juntas de carcasa y correlación de profundidad.
- Temperatura: monitorea las variaciones de temperatura del pozo. -
③Calibración posterior al registro:
La capacidad de calibrar después de completar el registro mejora la precisión de los datos. Permite realizar ajustes basados en las condiciones reales del fondo del pozo experimentadas durante el proceso de registro, lo que potencialmente mejora la interpretación de los resultados.
④Medición de inclinación y acimut relativo:
Esta característica proporciona información sobre la orientación de la herramienta en el pozo, lo cual es crucial para una interpretación precisa de los datos, especialmente en pozos desviados u horizontales. Ayuda a comprender la posición de la herramienta en relación con el pozo y la formación.
⑤Estructura de sensor independiente:
Los sensores están diseñados como unidades modulares separadas. Este diseño mejora la confiabilidad ya que los sensores individuales se pueden reemplazar o mantener sin afectar toda la herramienta. También simplifica los procedimientos de mantenimiento y potencialmente reduce el tiempo de inactividad.
⑥Opciones de implementación versátiles:
La herramienta se puede utilizar a través de varios métodos de transporte, incluidos tubos de perforación, tuberías, líneas de acero o cables metálicos. Esta flexibilidad es particularmente valiosa en pozos horizontales y muy desviados donde el registro tradicional con cable puede ser desafiante o imposible.
⑦Gran capacidad de almacenamiento de datos:
Con 10G de memoria, la herramienta puede almacenar grandes cantidades de datos. Esto es crucial para las herramientas de registro de memoria que necesitan registrar todos los datos del fondo del pozo para su posterior recuperación.
⑧Adquisición de datos de alta velocidad:
La frecuencia de adquisición de 320 ms permite un registro muy detallado, capturando cambios rápidos en las condiciones del pozo. Esta alta resolución puede ser crucial para identificar características de pequeña escala en la unión o formación del cemento.
⑨Lectura rápida de datos:
La capacidad de leer datos a más de 10 Mb/s después del registro reduce significativamente el tiempo necesario para descargar y comenzar a analizar los datos registrados una vez que se recupera la herramienta.
⑩ Duración extendida del registro:
La gran capacidad de almacenamiento permite más de 200 horas de registro continuo. Esto es particularmente útil en secciones horizontales largas o cuando se requieren múltiples pasadas de registro.
⑪Eficiencias operativas:
Los últimos tres puntos resaltan los beneficios operativos:
- Ahorro de mano de obra de campo: Es posible que se requiera menos personal para operar la herramienta.
- Ahorro de tiempo en el proyecto: la eficiencia de la herramienta puede reducir la duración general del proyecto.
- Menos equipo: la naturaleza integrada de la herramienta y su versatilidad significan que se necesitan menos herramientas o equipos separados en el sitio.
Parámetros técnicos
| Parámetro de la herramienta de unión de cemento con memoria (MCBT) | |
|
Clasificación de presión |
14.500 psi (100 Mpa)/20,000psi (140 Mpa) |
|
Temperatura |
350 ℉ (175 grados) |
|
Mín. Diámetro exterior de la carcasa |
4" (101 mm) |
|
Máx. Diámetro exterior de la carcasa |
10" (254 mm) |
|
Herramienta OD |
2-3/4" (70 mm) |
|
Peso de la herramienta |
97 libras (44 kg) |
|
Máx. Velocidad de registro |
32 pies/min (10 m/min) |
|
Utilización de conductores |
13-núcleo |
|
Condiciones de registro |
|
|
fluido de pozo |
Aceite, Agua Dulce, Agua Salada |
|
Posición de la herramienta |
Centro de carcasa |
|
Parámetros de los sensores |
|
|
Transmisor |
1 |
|
Receptor |
2 |
|
Relación de resolución AD |
12 bits |
|
Tasa de adquisición de anuncios |
10 MP |
|
8-receptor de segmento: 3 pies |
|
|
Receptor VDL: 5 pies |
|
|
Sistema de suministro de energía |
|
|
Voltaje |
15 a 30 VCC |
|
Actual |
80 mA a 20 VCC |
|
Período de muestreo |
320 ms |
|
transductor |
20 kHz |
|
Capacidad de memoria |
bits de 10G |
MCBT VS métodos de registro tradicionales
①Integridad:Herramienta de unión de cemento con memoria (MCBT)puede proporcionar una evaluación integral de 360 grados de la calidad de la cementación midiendo la amplitud de cementación (CBL) usando receptores de campo cercano a 2 pies y 3 pies, y obteniendo registros de densidad variable (VDL) usando receptores de campo lejano a 5 pies, brindando una evaluación más completa. información de calidad de cementación
② Alta precisión: el diseño de MCBT permite su uso en diámetros internos de carcasa más pequeños manteniendo la precisión y confiabilidad de la medición, lo cual es fundamental para garantizar la estabilidad y seguridad a largo plazo de los pozos de petróleo y gas.
③ Diseño compacto: El diseño estructural compacto de MCBT permite su uso en condiciones de pozos complejos, como pozos compensados de ángulo alto y pozos horizontales, que pueden ser difíciles de lograr con los métodos de registro tradicionales.
④ Integración de tecnología: MCBT integra una variedad de sensores, como rayos gamma, CCL y sensores de temperatura, que ayudan a mejorar la precisión de los datos y reducir la dependencia de otros equipos.
⑤ Capacidades de procesamiento de datos: MCBT tiene almacenamiento de datos de gran capacidad y una frecuencia de adquisición de datos de alta velocidad, lo que puede lograr un registro preciso y una velocidad de lectura de datos rápida, lo que ayuda a mejorar la eficiencia operativa.
